CNC-Schleifmaschine für Peripherieeinsätze
Als einer der führenden inländischen Hersteller von CNC-Fräsmaschinen für periphere Einsätze hat TXMC seinen Hauptsitz in Wenling, Zhejiang. Mit über 20 Jahren Erfahrung im Werkzeugbau verwaltet das Unternehmen die gesamte Kette von der Forschung und Entwicklung bis zum Handel und beliefert 128 Länder. Die Produktpalette umfasst Präzisionsschleifmaschinen für Bohrer, Gewindebohrer, Drehwerkzeuge und Peripheriegeräte, und TXMC freut sich darauf, gemeinsam mit Ihnen zukünftige Werte zu schaffen.

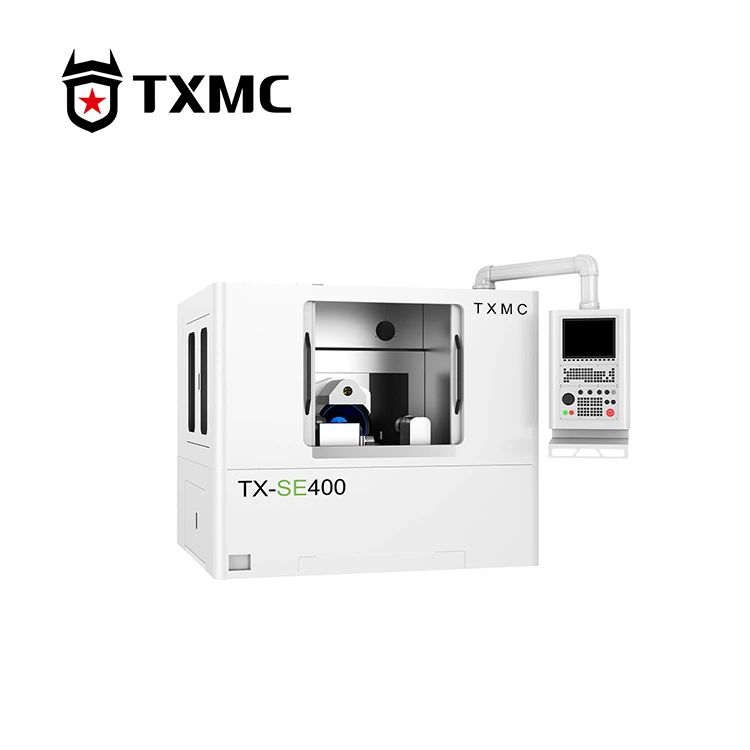

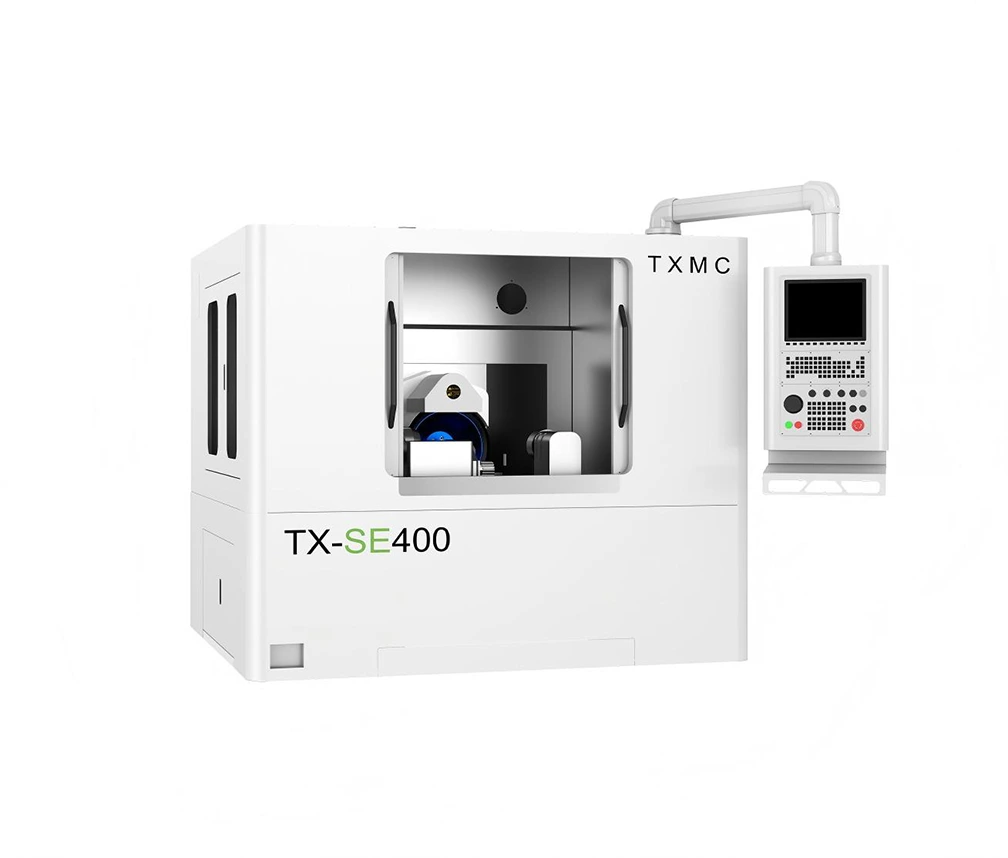

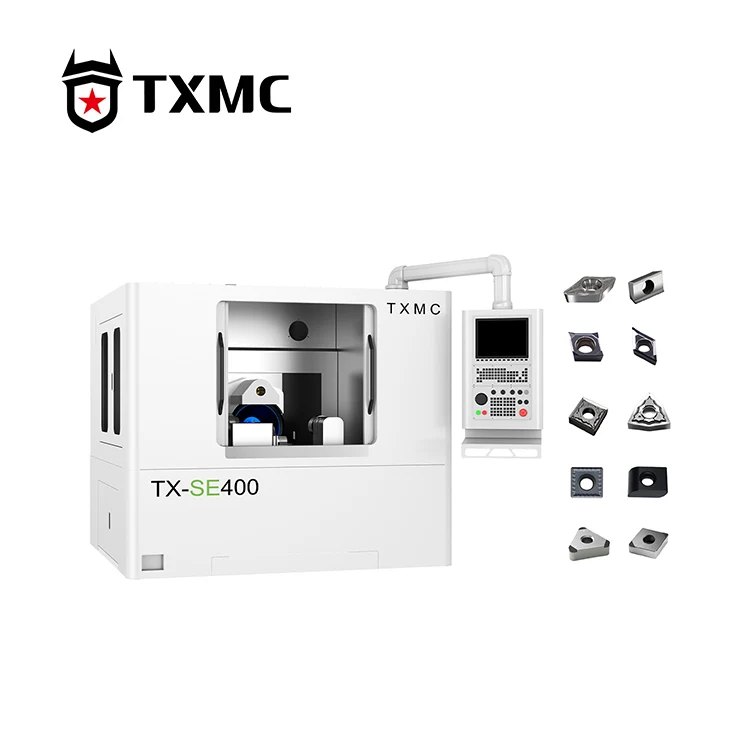

Modell: TX-SE400
Anfrage absenden
Produktbeschreibung

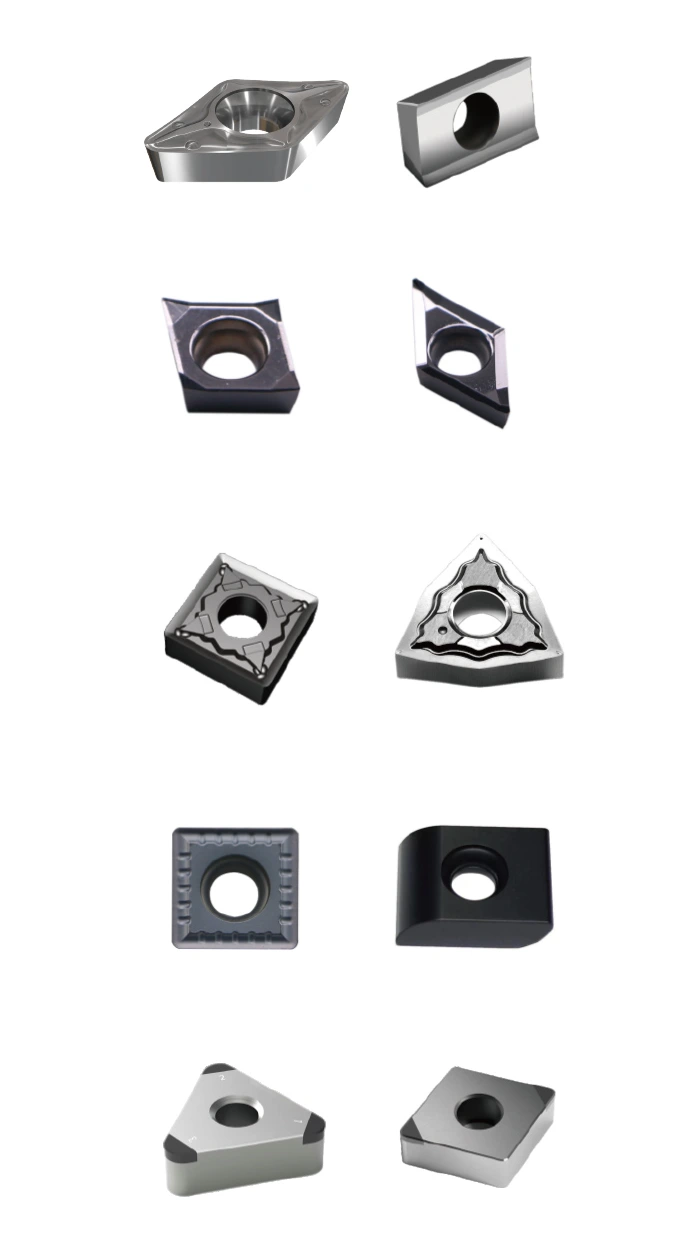

Die CNC-Fräsmaschine für periphere Wendeschneidplatten der Marke TXMC TX-SE400 ist eine Spezialmaschine zum Schleifen der peripheren Kanten von Wendeschneidplatten. Es ermöglicht nicht nur das einseitige Anfasen von Wendeschneidplatten, sondern entwickelt auch auf innovative Weise Möglichkeiten zum Schleifen von nicht standardmäßigen Wendeschneidplatten. Beim Schleifen komplexer Kurven und Evolventen können die Bearbeitungseinstellungen durch den Import von Zeichnungen mit einem einzigen Klick abgeschlossen werden.
Produktparameter
|
Mindestbeschrifteter Kreis der Wendeschneidplatte |
2,8 mm |
Maximale Rotationsgeschwindigkeit der B-Achse |
360°/S |
|
Maximal umschriebener Wendeschneidkreis |
40mm |
Positionierungsgenauigkeit der B-Achse |
0,005° |
|
Schleifscheibendurchmesser |
400mm |
Wiederholte Positionierungsgenauigkeit der B-Achse |
0,002° |
|
Maximale Spindelgeschwindigkeit |
2000 U/min |
C-Achsen-Drehbereich |
-90°~ +28° |
|
Leistung des Spindelmotors |
5,5 kW |
Maximale Rotationsgeschwindigkeit der C-Achse |
150°/S |
|
Fahrt auf der X-Achse |
100mm |
Positionierungsgenauigkeit der C-Achse |
6 Bogensekunden |
|
Maximale Bewegungsgeschwindigkeit der X-Achse |
10000 mm/min |
Maximale Klemmstärke |
25mm |
|
Positionierungsgenauigkeit der X-Achse |
0,002 mm |
Spanndruck |
500~9000N |
|
Wiederholte Positionierungsgenauigkeit der X-Achse |
0,001 mm |
Druckluftdruck |
0,6 MPa |
|
Y-Achsen-Bewegung |
200mm |
Anpassungsmodus |
Online-Anpassung |
|
Maximale Bewegungsgeschwindigkeit der Y-Achse |
10000 mm/min |
Gesamte elektrische Leistung |
30 KVA |
|
Positionierungsgenauigkeit der Y-Achse |
0,002 mm |
Maschinengewicht |
4000 kg |
|
Wiederholte Positionierungsgenauigkeit der Y-Achse |
0,001 mm |
Abmessungen |
230x195x195cm |
Erfahren Sie mehr
Die CNC-Maschine zum Schleifen von Peripherieeinsätzen verfügt über eine äußerst vorteilhafte Konfiguration. Die X- und Y-Achsen nutzen hochpräzise HIWIN-Rollenführungen mit Akribis-Linearmotoren, die B-Achse nutzt einen DD-Direktantriebsmotor mit patentierter Konstruktion und die C-Achse nutzt einen Schneckengetriebe-Drehtisch mit einem Zeitraster-Winkelencoder, um eine Wiederholgenauigkeit von 6 Bogensekunden zu erreichen. Die Gesamtkonstruktion sorgt für minimale Geräuschentwicklung, geringe Drehmomentschwankungen, extrem hohe Steifigkeit und langfristig wartungsfreien Betrieb. Die 5,5-kW-Synchron-Elektrospindel mit hohem Drehmoment verfügt über ein kontinuierliches Drehmomentmanagement und sorgt für überlegene Steifigkeit, Vibrationsfestigkeit und Langlebigkeit, was zu einer höheren Schnittkraft und einem leiseren Betrieb führt. Es ist mit einem KEYENCE-Messtaster ausgestattet, der es ihm ermöglicht, die Außenumfangsabmessungen des Einsatzes richtig zu messen und die Mitte makrokompensieren, wodurch die Konsistenz der Abmessungen des eingeschriebenen Kreises und des Freiwinkels gewährleistet wird.
