CNC-Einsätze Schleifmaschine Bearbeitung runder Klingen

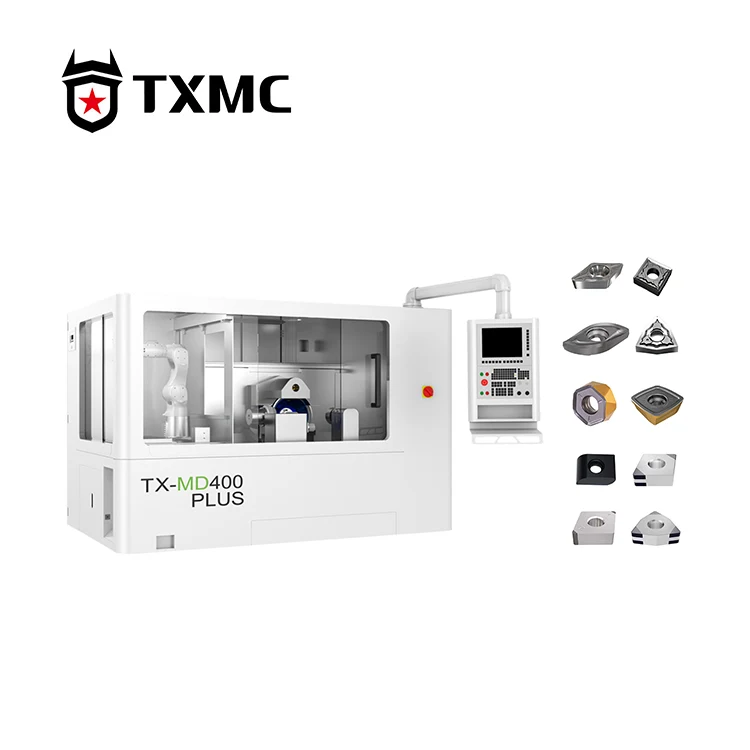

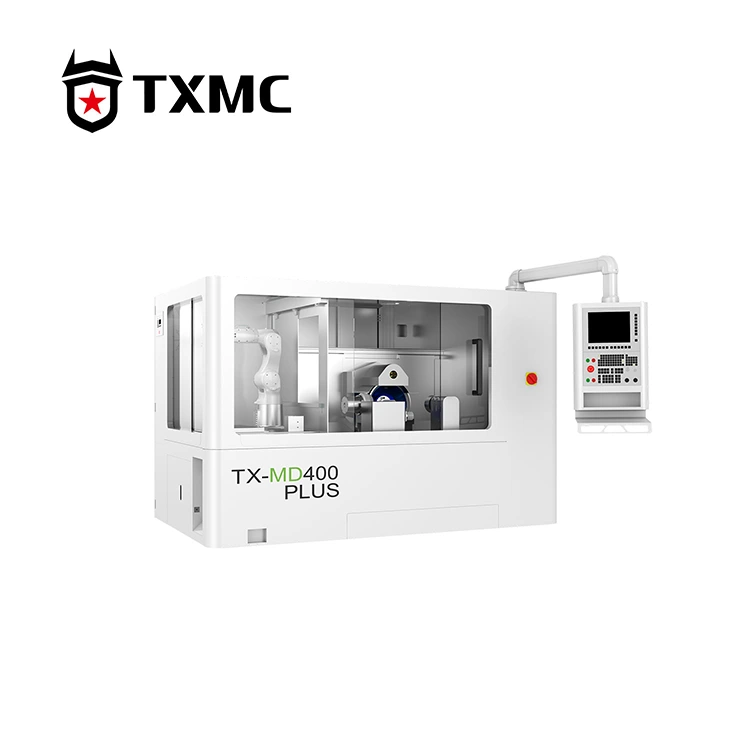

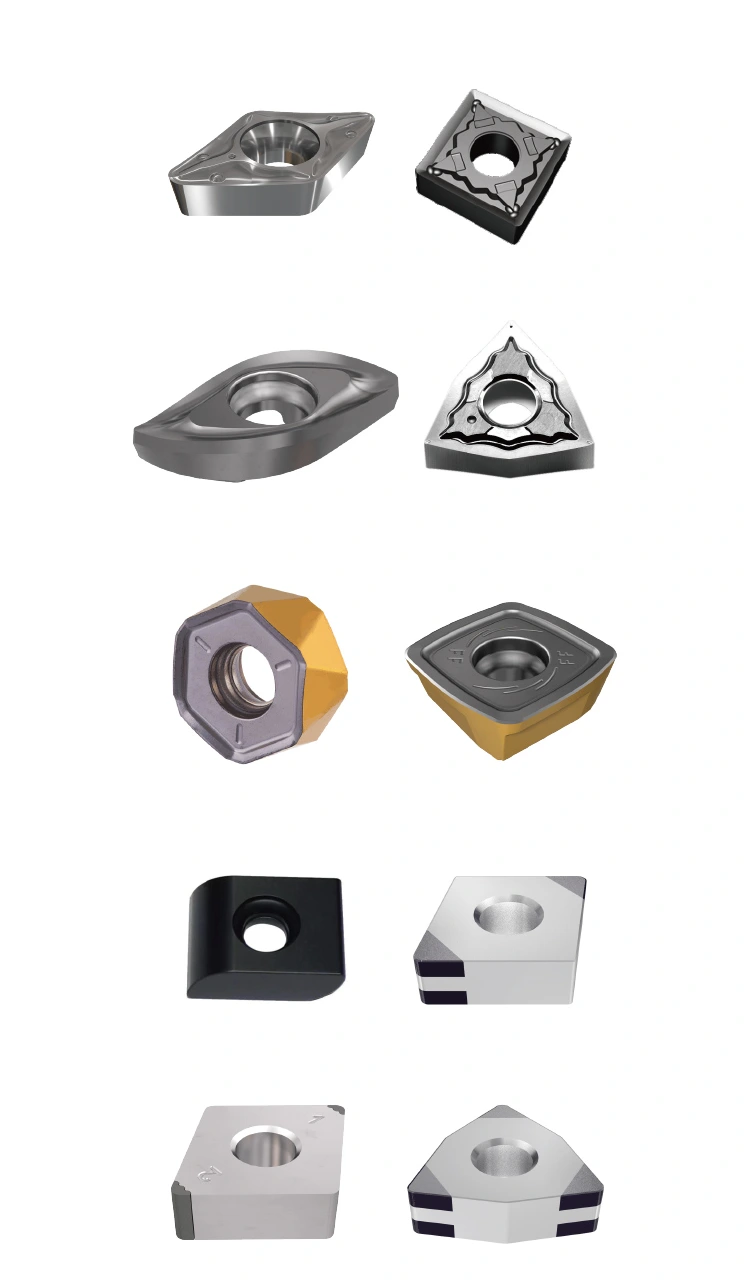

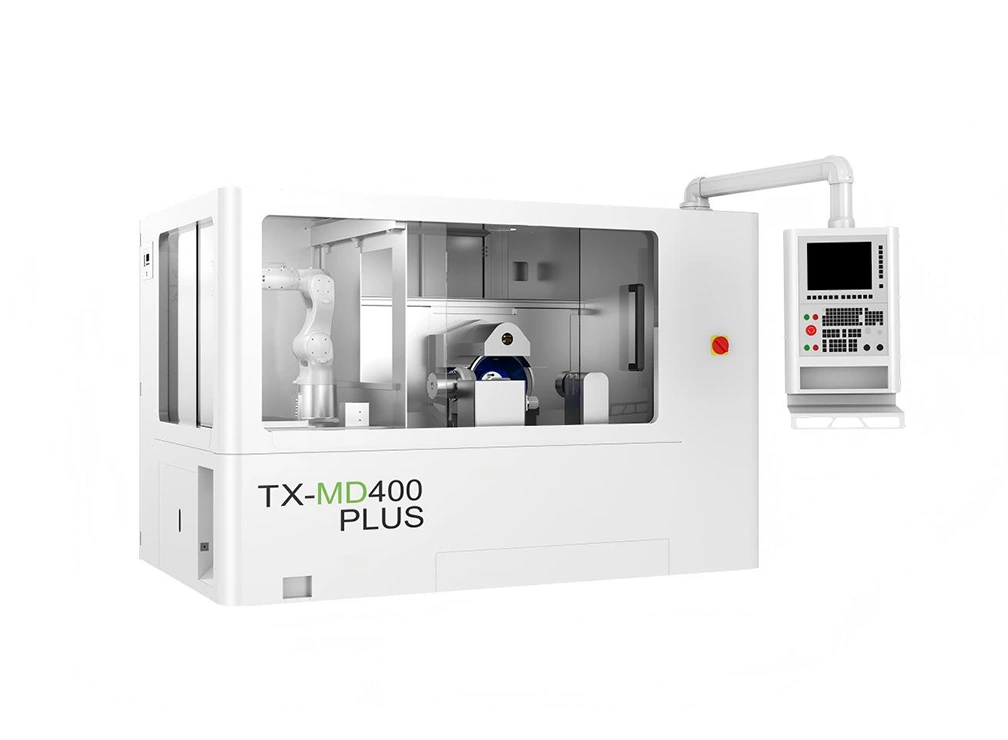

Die CNC-Einsatzschleifmaschine TX-MD400 PLUS der Marke TXMC mit Rundklinge ist speziell für das Schleifen von Wendeschneidplatten konzipiert und kann doppelseitiges Anfasen in einer einzigen Aufspannung durchführen. Die Maschine verfügt über eine einzigartige, nicht standardmäßige Wendeplattenschleiffunktion, die durch einfaches Importieren von Zeichnungen schnelle Bearbeitungseinstellungen für komplizierte Kurven, Evolventen und andere spezifische Schleifanforderungen ermöglicht. Es verfügt außerdem über eine Datenbank mit Spezifikationen für alle ISO-Standard-Wendeschneidplatten, sodass Bediener die Bearbeitung der Wendeplatten einfach durchführen können, indem sie geeignete Parameter basierend auf den Prozessanforderungen eingeben.

Produktparameter

Erfahren Sie mehr

Die Rundklinge der CNC-Einsatzschleifmaschine verfügt über verbesserte Kernkonfigurationen. Die X- und Y-Achsen verwenden hochpräzise Rollenführungen von THK mit Akribis-Linearmotoren, während die B- und C-Achsen DD-Direktantriebsmotoren mit einer patentierten Struktur verwenden, die für geringe Geräuschentwicklung, geringe Drehmomentschwankungen und ultrahohe Steifigkeit sorgt und so einen langfristigen wartungsfreien Betrieb ermöglicht. Was die Leistung betrifft, verfügt es über eine 12-kW-Taiwan-Synchron-Elektrospindel, die durch konstante Drehmomentsteuerung für Steifigkeit, Stoßfestigkeit und Ausdauer sorgt, was zu einer erhöhten Schleifkraft und einem leiseren Betrieb führt. Es verwendet KEYENCE-Messtaster, um den Außenumfang des Schneidwerkzeugs genau zu messen und die Mitte makrokompensiert, um präzise Innenkreisabmessungen zu erhalten. Der Maschinenkörper besteht aus Grauguss der Güteklasse HT300, der strukturell stabil ist, sich nach der natürlichen Alterungsbehandlung nicht leicht verformt und eine ausgezeichnete Stoßfestigkeit aufweist.
